鋁鑭硼化學成分 (%) |
||||||||||
牌號 |
鑭 (La) |
硼 (B) |
鈦 (Ti) |
鐵 (Fe) |
硅 (Si) |
釩 (V) |
其他雜質(zhì)單個 |
其他雜質(zhì)總量 |
余量 |
形狀 |
AlLa2B1 |
1.6-2.4 |
0.5-1.0 |
≦1.00 |
≦0.20 |
≦ 0.10 |
≦0.05 |
≦0.03 |
≦0.10 |
Al |
卷桿/ 切割桿 |
AlLa3B1.5 |
2.6-3.4 |
1-1.5 |
≦0.50 |
≦0.20 |
≦ 0.10 |
≦0.05 |
≦0.03 |
≦0.10 |
Al |
卷桿/ 切割桿 |
秦皇島峰越科技有限公司成立于2007年,先后與清華大學、中南大學合作,專注于鋁稀土細化劑(Al-La-B)的研發(fā)、生產(chǎn)。本品是專門針對AlSi鑄造合金工業(yè)生產(chǎn)的高效細化劑,對AlSi鑄造合金中α-Al細化能力極強,不受Si毒化,不影響Sr元素的變質(zhì)作用,并能一定程度縮小β-Si長徑比。
相同添加量下,AlLa5B1細化A356能力遠優(yōu)于其它AlTi5B1;即使在添加量減半的情況下,AlLa5B1細化A356能力也優(yōu)于其它AlTi5B1,能夠大大縮減生產(chǎn)成本,在鑄造鋁合金領域?qū)崿F(xiàn)降本增效的目的,實現(xiàn)更優(yōu)性價比。
實驗條件:
母合金: A356鋁錠
保溫溫度: 750℃
細化劑: 稀土(La)細化劑
保溫時間:15分鐘

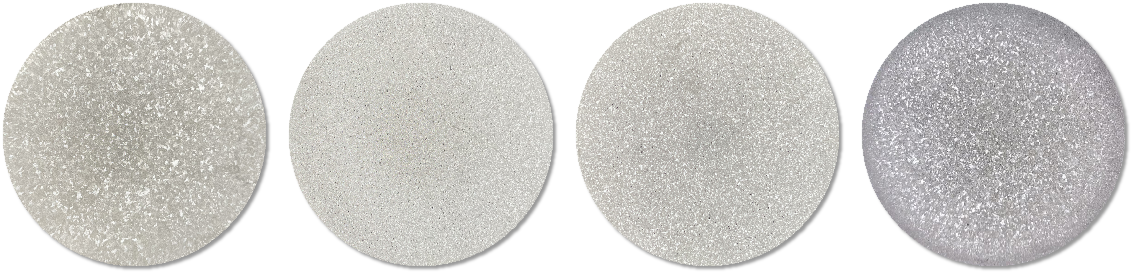

A356母合金 峰越-AlLa5B1細化 峰越-AlLa5B1細化 其它AlTi5B1細化
細化機理:
初生鋁在LaB6顆粒表面直接形核并生長。在這種形核模式下,兩相之間的錯配度與界面狀態(tài)顯著影響細化行為。初生鋁固溶晶格常數(shù)較大的元素,如 Mg、Sr、Y,會使得初生鋁晶格常數(shù)較純鋁增大,導致LaB6與Al的錯配度較小,形核時LaB6與Al界面能較小,LaB6所需的形核過冷度較低,在其他條件一定的情況下LaB6細化能力較強,加入晶格常數(shù)較小的元素,如 Cu、Fe、Zn,則產(chǎn)生相反的影響。
適用范圍:
1、本品適用于高硅鑄造鋁合金熔鑄時細化晶粒,1‰-2‰的加入量即可獲得200μm以下的等軸晶;
2、尤其適用于生產(chǎn)工藝過長的產(chǎn)品,時效長(300分鐘不衰減),避免細化失效;
3、在鑄造鋁合金生產(chǎn)線中使用,性能優(yōu)于其它產(chǎn)品。
形狀與規(guī)格:
1.線圈狀:直徑為9.5-10mm、180-220公斤/卷、3卷/托;
2.桿狀:直徑為9.5-10mm、長度為500-1000mm,1噸/托盤或木箱;
3.圓錠狀:25千克/箱,1噸/托;
4.棒狀:根據(jù)長度選擇包裝;
5.特殊形狀、規(guī)格及包裝,可根據(jù)客戶要求生產(chǎn)。
咨詢:鋁鑭硼合金卷
